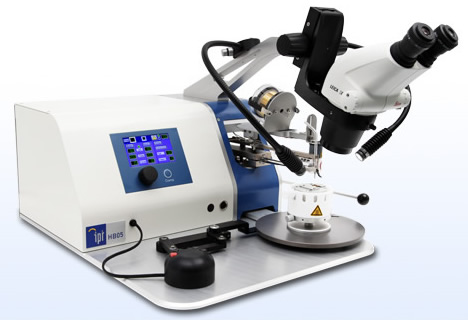

HB05 熱超聲鍵合機用于楔形&球鍵合

HB05是一臺桌上型鍵合機，是實驗室和試點生產線的理想設備。僅僅需要更換劈刀，一個鍵合頭就可以適用于球/楔鍵合模式。液晶屏顯示，容易操作。所有鍵合參數可以直接進入并進行簡單的調節。

特點

+ 楔形、球、凸點和帶鍵合
+ 17μm至75μm引線和25μm X 250μm 線帶
+ 4.3” 液晶顯示器&多組按鍵
+ 深腔鍵合頭可達16mm
+ 鍵合臂長165mm
+ 馬達驅動線尾控制
+ 20個程序的存儲能力

技術規格

鍵合方法 　　　　　　　楔 - 楔，球 - 楔，帶 - & 凸點 - 鍵合

金線直徑 　　　　　　　17 - 75μm（0.7-3mil）
鋁線直徑 　　　　　　　17 - 75μm（0.7-3mil）
帶尺寸 　　　　　　　　最大25x250μm（1x8mil）

超聲系統 　　　　　　　62kHz 傳感器 PLL控制
超聲功率 　　　　　　　0 - 5 W輸出
鍵合時間 　　　　　　　0 - 1 秒
鍵合力 　　　　　　　　5 - 130 cNm
劈刀 　　　　　　　　　?1.58，長19mm（0.0624”x0.75”）

馬達驅動的線軸 　　　　50.8mm（2”）
斷線 　　　　　　　　　鍵合頭切斷
送線角度 　　　　　　　90度
夾子移動 　　　　　　　馬達驅動上/下移動
球徑控制 　　　　　　　電子控制

縫焊深度 　　　　　　　165mm（6.7”）
微調平臺移動 　　　　　10mm（0.4”）
機構比 　　　　　　　　 6:1

溫度控制器 　　　　　　高達250℃ +/-1℃
電力需求 　　　　　　　100-240V +/-10%，50/60Hz，最大10A
外形尺寸 　　　　　　　550x450x250mm
重量 　　　　　　　　　凈重25kg
