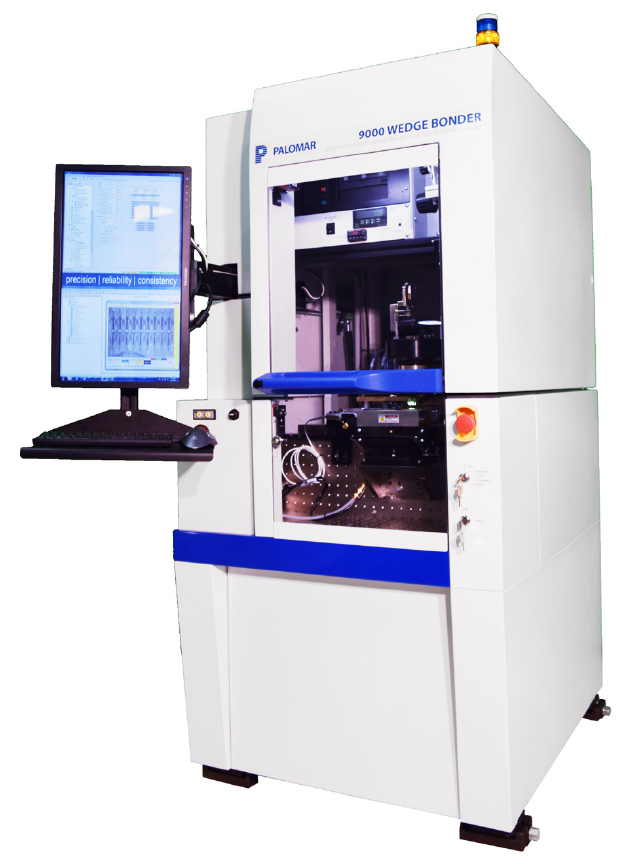

9000 型楔鍵合機可應用于高速線/帶楔鍵合，具有大面積工作區，可靈活的將送線角度改變?yōu)?45-60°或 90°進入深腔。
精度
* 1μm，3σ，重復性精度
* 高精度觸落，無時間延遲
* 精確控制鍵合力(1 CN)

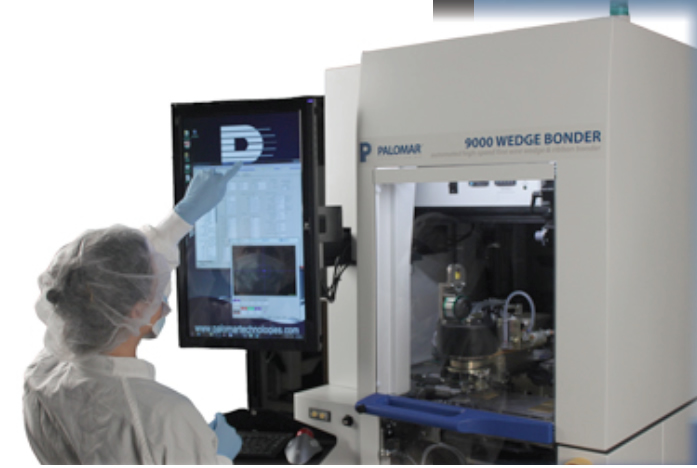

智能交互式圖形界面 (i2GI)
* 通過程序樹顯示(PTD)、視頻圖形顯示(VGD)、人機界面(MMI)和部件圖形顯示(PGD)實現交互式楔焊控制
* Cognex 8500 系列圖像處理引擎提供實時視頻
* 通過可旋轉的側視攝像頭可以實時全程觀測線弧制程
* 層級樹控制和 2D 圖形視圖控制
* 設置向?qū)Ш喕诵?zhǔn)，設置和編程過程
* Microsoft Windows 7 軟件平臺
大面積工作區域
* 12” x 6” (305mm x 150mm)
速度
* 6 線/秒
* 10 線弧/秒
工藝優勢
* 線弧跨度：70μm 至 20mm
* 可以形成多種形式的線弧
* 高度規范和一致的線長
* 高度規范和一致的線弧高度
* 單一線弧形狀
質量控制
* 實時鍵合監控和工藝控制軟件

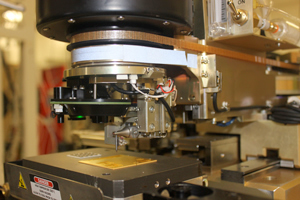

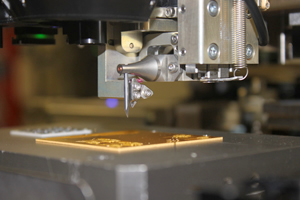

* 強固的、低維護音圈鍵合頭
高生產量
* 連續鍵合技術(CBT)
* 2 個以上的小面積工作臺，可高效處理小尺寸器件或基板，可減少定位時間增加產量品或基板，消除轉位時間，自動化生產裝配
* 多種上下料選項，實現完整生產線裝配臺
* 可配置非加熱及加熱工作
BOND DATA MINER? - 完善的集中式數據管理和分析系統
* 整合運行數據和時間戳數據集
* 工藝工具分析
* 監控機器和工藝趨勢
9000 型全自動楔鍵合機數據手冊下載
Download the 9000 Wedge Bonder data sheet
主要技術參數：
| 性能和規格 |
| 生產量 |
6 線/秒?
10 線弧/秒 |
重復性 |
1μm, 3σ |

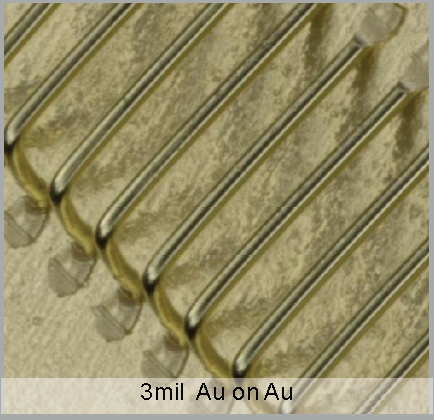

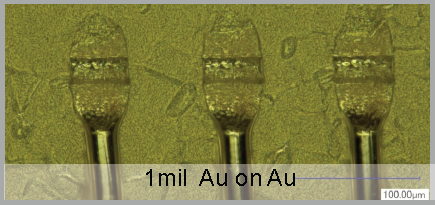

線徑范圍?
(金 & 鋁) |
17.5μm - 75μm (0.7mil - 3mil) |

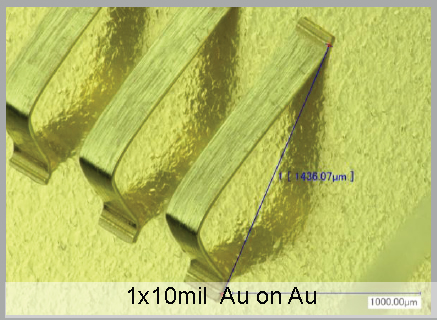

金帶規格 |
12.7μm x 50.8μm up to 25.4μm x 254μm
(0.5mil x 2mil up to 1mil x 10mil) |
鍵合工作區面積 |
305mm x 150mm (12” x 6”) |
Z 軸行程 |
25.4mm (1.00”) (20.32mm coarse; 5.08mm fine) |
線弧 |
70μm to 20mm
多樣化線弧?
標準線弧?
固定的線弧長度?
固定的線弧高度?
高速,超長線弧 |
| 鏈形鍵合 |
套環鍵合法
|
| 驅動系統 |
先進的控制系統和馬達/功放編碼器 |
| 圖像識別 |
Cognex 8500 影像處理引擎配上?
GigE 數碼照相機和紅/綠/藍 LED 照明
自動對焦高度更新 |
| 軟件 |
多用戶安全權限 |
| 硬件和廠務需求 |
| 電源 |
230VAC +/-10% (207-253), 15 A 50/60Hz,
1 PH, NEMA L6-20P PLUG ON CORD |
入口氣壓 |
CDA (Bonder)- 414 kPa @ 25 m^3/hr
(60PSIG @ 15SCFM) |
體積 |
1778mm x 800mm x 953mm
(70”H x 31.5”W x 37.5”D) |
真空 |
VAC (Stage) - 85 kPa (25 in Hg),
6.35 mm (0.25") OD 塑料管外徑 |
| 重量 (凈重) |
1400 kg (3100 lbs) |
| 地板要求 |
混凝土地板,厚度為至少為 102 mm (4.0") |
